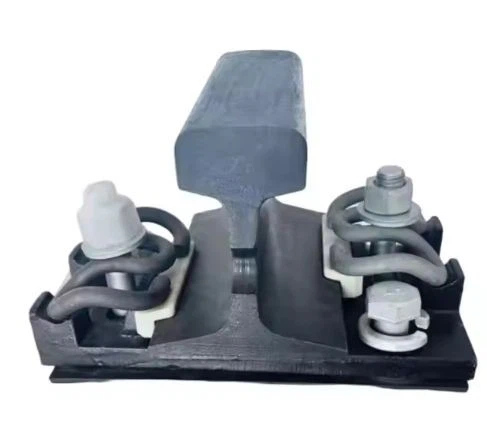

WJ-7 rautatiekiskojen kiinnitysjärjestelmä

WJ-7 rautatiekiinnitysjärjestelmän toimintaperiaate:

T-pultit kiinnitetään rautatyynyihin, ja muttereilla ja litteillä aluslevyillä kohdistetaan nurjahduspainetta jousitankoihin kiskojen kiinnittämiseksi. Eristyslohkot varmistavat eristyksen jousitankojen ja kiskojen välillä. Kiskotyynyt tarjoavat joustavuutta, ja rautatyynyt kantavat junan pysty-, vaaka- ja pituussuuntaiset voimat. Pystysuuntainen voima välittyy painolastittomaan telaan korkeudensäätötyynyjen ja rautatyynyjen alla olevien eristyspuskurityynyjen kautta. Pituus- ja vaakasuuntaiset voimat välittyvät painolastittomaan rataan ankkuripulttien kautta. Rautatyynyjen ja ankkuripulttien välisen liitoksen pitkulaisia ​​reikiä voidaan käyttää raideleveyden säätöön.

WJ-7 Railroad Rail Fastening System koostuu seuraavista osista

Kiinnikkeet ja liittimet:

Kevät klipsi:jaettu W1- ja X2-tyyppiin, W1-tyyppiä käytetään yleisissä osissa ja X2-tyyppiä käytetään osissa, joissa on pieni vastus.

T-pultit, mutterit, litteät aluslevyt: T-pultit kiinnitetään rautatyynyihin, ja nurjahduspaine kohdistetaan jousitankoihin muttereiden ja litteiden aluslevyjen kautta.

Eristyskomponentit:

Eristyslohkot:käytetään varmistamaan eristyskyky jousitankojen ja kiskojen välillä. Normaalissa asennuksessa ei käytetä kahta tyyppiä, Ei. 9 ja No. 10. No. 9. Kun eristyspalojen ja rautatyynyn olakkeen välinen rako on suurempi kuin 1 mm, ne korvataan No{6}} eristepaloilla.

Pehmusteen osat:

Kiskojen tyynyt:Jaettu A- ja B-tyyppeihin, jokaisessa tyypissä on kumityynyt ja komposiittityynyt. Tyyppi A on rajoitettu{1}}suurten nopeuksien rautateiden ylläpitoon, joissa on jo käytetty tyypin A tyynyjä, ja tyyppi B sopii erilaisiin skenaarioihin, kuten matkustajille tarkoitetuille radoille, joilla on eri nopeustasot.

Eristävä puskurityyny:sijaitsee rautatyynyn alla, sillä on eristävä ja puskuroiva rooli.

Kiskon korkeuden säätötyyny (tai täyttötyyny):käytetään kiskon korkeuden säätämiseen, sijoitetaan kiskotyynyn ja rautatyynyn väliin, 1 mm, 2 mm, 5 mm ja 8 mm.

Rautatyynyn korkeuden säätötyyny:käytetään myös säätämään rautatyynyn ja eristävän puskurityynyn väliin sijoitetun kiskon korkeutta kahdella erittelyllä 5 mm ja 10 mm.

Tuki- ja ankkurointikomponentit:

Rautatyyny:kantaa junan pysty-, sivu- ja pituussuuntaiset voimat ja toteuttaa raideleveyden säädön pitkulaisten reikien kautta.

Litteä tyyny: sillä on tietty tuki- ja säätörooli.

Ankkuripultti:toimii yhteistyössä upotetun holkin kanssa toteuttaakseen rautatyynyn rajoitteen ja välittääkseen junan pituus- ja sivuvoimat.

Upotettu suojus:upotettu ratapölkkyyn tai telalevyyn, materiaali on yleensä nailonia tms., jota käytetään ankkuripultin kiinnittämiseen.

Muut osat:Vahvoja-jousialuslevyjä käytetään parantamaan liitoksen luotettavuutta ja -löystymistä estävää suorituskykyä.

Ammattimaisena rautateiden kiinnitysjärjestelmien valmistajana GNEE RAIL ymmärtää syvästi näiden avainkomponenttien tärkeyden radan turvallisuuden kannalta. Tuotevalikoimaamme kuuluvat tehokkaat-jousiklipsikiinnikkeet, erikoisliitospultit, ratapölkyt ja muut tuotteet. Ottamalla käyttöön nykyaikaiset valmistuslaitteet ja ottamalla käyttöön täydellisen-prosessin laadunvalvonnan, tuotteillamme on erinomainen tärinän- ja korroosionkestävyys.

Pidämme tärkeänä teknologisen innovaation ja käytännön sovellusten yhdistelmää, ja tuotesuunnittelussa on huomioitu asennuksen ja huollon mukavuus. Globaalin huoltoverkoston avulla pystymme vastaamaan nopeasti asiakkaiden tarpeisiin ja tarjoamaan ammattimaista teknistä tukea ja toimitustakuita.
