Fishplate Groove -optimointisuunnittelu ja jännityksen hajonta kiskon liitoksissa
Mitkä ovat kalalevyjen optimoidun urasuunnittelun ydinparametrit ja rakenteelliset ominaisuudet?
Kalalevyjen optimoidun urasuunnittelun ydinparametreja ovat uran leveys, uran syvyys, loven kaarevuuden säde ja kosketuspinnan vaippakaari, ja jännitysten hajonta saavutetaan säätämällä näitä parametreja tarkasti. Uran leveys on suunniteltu kiskon pään leveyden mukaan, kansallisen standardin 60 kg/m kiskoon mukautetun kalalevyn uran leveys on 32-34 mm, mikä on 2 mm suurempi kuin perinteinen uran leveys, mikä vähentää kalalevyn ja kiskon pään välistä puristusjännitystä; urasyvyys on säädetty 18-20 mm, syvyys on kohtalainen, mikä ei vain takaa kalalevyn ja kiskon välistä sopivuutta, vaan myös välttää kalalevyn riittämättömän lujuuden liiallisesta urasyvyydestä johtuen. Lovi ottaa käyttöön kaarisiirtymän, jonka kaarevuussäde on 8-10 mm korvaamaan perinteisen suorakulmaisen loven, eliminoiden loven jännityksen terävän kulman ja vähentäen huippujännitystä tässä kohdassa 35-40%. Kosketuspinnan kirjekuoren kaari on täysin yhteensopiva kiskon pään ulkokaaren kanssa, verhokäyräkulma saavuttaa 120 astetta, mikä on 30 astetta suurempi kuin perinteisen kalalevyn 90 asteen verhokulma, ja kosketuspinta kasvaa yli 60%, jolloin jännitys jakautuu tasaisesti kosketuspinnalle. Lisäksi optimoidussa kalalevyssä on uran molemmilla puolilla jännityshajontarivat, joiden rivan paksuus on 3-4 mm, mikä parantaa entisestään kalalevyn muodonmuutostenestokykyä ja estää plastisen muodonmuutoksen urassa.
Mitkä ovat jännityksen jakautumiserot optimoiduilla uriilla varustettujen kalalevyjen ja perinteisten urien välillä?
Jännitysjakauman erot optimoitujen urien ja perinteisten urien kalalevyjen välillä näkyvät pääasiassa kolmessa aspektissa: jännityshuippu, jännityksen tasaisuus ja jännityksen keskittymisalue. Optimoiduilla urilla varustettujen kalalautasten maksimijännityshuippu on pienempi tai yhtä suuri kuin 250 MPa, paljon pienempi kuin perinteisillä kalalautasilla, joiden urit ovat yli 400 MPa, mikä vähentää huomattavasti kalalautasten jännityskuormaa. Jännitystasaisuuden kannalta optimoiduilla uriilla varustettujen kalalevyjen jännitysjakauman standardipoikkeama on pienempi tai yhtä suuri kuin 20 MPa ja jännitys jakautuu tasaisesti uran alueelle, levyn runkoon ja kalalevyn pultinreikien ympärille, kun taas perinteisten kalalevyjen jännityksen keskihajonna on suurempi tai yhtä suuri kuin 50 MPa ja jännitys on pääosin pulttia lähellä. Jännityskeskittymisalueiden osalta perinteisten kalalevyjen jännityskeskittymäalueet ovat pääosin lovien ja pultinreikien reunojen suorassa kulmassa, joissa halkeamat ovat helposti syntyneet. Kaaren siirtymisen ja kosketuspinta-alan kasvun ansiosta kalalevyt, joissa on optimoitu urat, poistavat ilmeiset jännityskeskittymät alueet, joissa pultinreikien ympärillä on vain vähäinen jännityskeskittymä, ja jännitysarvo on paljon pienempi kuin materiaalin myötöraja. Lisäksi optimoidulla uralla varustettu kalalevy voi hajauttaa kiskon liitoksen jännityksen koko kalalevyyn, vähentää kiskon liitoksen jännityshuippua 28 % ja vähentää kiskon liitoksen vaurioita.
Mitkä ovat optimoiduilla uriilla varustettujen kalalevyjen mukautusparametrivaatimukset eri kiskomalleille?
Eri kiskomalleille optimoiduilla urilla varustettujen kalalevyjen sopeutumisparametrivaatimukset ovat keskeisiä uran leveyden, syvyyden ja kosketuspinnan vaippakaaren säätämisessä vastaamaan eri kiskojen pään profiilia ja laakerivaatimuksia. Kansallisen standardin 50 kg/m kiskon kiskon leveys on kapea, mukautetun kalalevyn uran leveys on 28-30 mm, uran syvyys 16-18 mm ja kosketuspinnan verhokulma 110 astetta, mikä tasapainottaa kalalautasen istuvuuden ja lujuuden; Kansallisen standardin 60 kg/m kiskon kiskon pää on leveä, uran leveys 32-34 mm, uran syvyys 18-20 mm ja kosketuspinnan vaippakulma 120 astetta, mikä täyttää raskaiden kuljetuslinjojen jännityksen hajoamisvaatimukset. EU EN54E1 ulkomaisten standardikiskojen kiskon pääprofiili on kaaren muotoinen, mukautetun kalalevyn kosketuspinnan vaippakaari on täysin sovitettu EN-kiskojen kiskon päähän, uran leveys 30-32 mm, uran syvyys 19-21 mm ja loven kaarevuussäde mukautuu 10 mm:n standardisaumaominaisuuksiin. Pohjois-Amerikan AAR136RE raskaskuljetuskiskolla on suuri akselipaino ja korkeat lujuusvaatimukset kalalautaselle. Mukautetun kalalevyn uran leveys on 34-36 mm, uran syvyys 20-22 mm, ja se on varustettu 4 mm paksuilla jännityshajotusrivoilla ja 9 mm:n loven kaarevuussäteellä, mikä parantaa huomattavasti jännityksen hajautuskykyä ja kantokykyä.
Mitkä ovat tärkeimmät prosessin ohjauspisteet kalalautasten käsittelyssä optimoiduilla urilla?
Tärkeimmät prosessin ohjauspisteet optimoiduilla uriilla varustettujen kalalevyjen käsittelyssä on keskittynyturanmuodostustarkkuus, kosketuspinnan käsittelytarkkuus ja pintakäsittelyvarmistaaksesi, että uraparametrit vastaavat suunnitteluvaatimuksia ja että kosketinsovitus on hyvä. Urien muotoilussa käytetään CNC-jyrsintäprosessia, jyrsin on kovametallijyrsin, jyrsintänopeus säädetään 800-1000 r/min ja syöttönopeus on 50-60 mm/min, jotta varmistetaan, että uran leveyden ja syvyyden käsittelypoikkeama on pienempi tai yhtä suuri kuin säde ±0 mm ja kaarevuus 1 mm. kaari on pienempi tai yhtä suuri kuin ±0,2 mm. Kosketuspinnan kirjekuoren kaari käsitellään CNC-hiomakoneella, hiomakoneen hiomalaikan profiili on yhdenmukainen kiskon pään ulkoprofiilin kanssa, kosketuspinnan pinnan karheus käsittelyn jälkeen on pienempi tai yhtä suuri kuin Ra1,6 μm ja kirjekuoren kaaren poikkeama on pienempi tai yhtä suuri kuin ±0,1 astetta ra-asteen kanssa. Käsittelyn jälkeen kalalevylle tehdään yleinen karkaisu- ja karkaisukäsittely, sammutuslämpötila on 850-870 astetta ja karkaisulämpötila 550-570 astetta, jotta kalalevyn kovuus saavuttaa HRC32-36: n sen lujuuden ja sitkeyden varmistamiseksi. Pinta on käsitelty kuumasinkimällä 80-100 μm pinnoitteen paksuudella kalalevyn korroosionestokyvyn parantamiseksi ja ruostumisen estämiseksi kosteassa ympäristössä. Lopuksi suoritetaan mitta- ja tarkkuustarkastus, ja pätemättömät tuotteet on käsiteltävä uudelleen tai romutettava.
Mitkä ovat{0}}optimoiduilla uriilla varustettujen kalalautasten asennus- ja yhteishuoltokohdat paikan päällä?

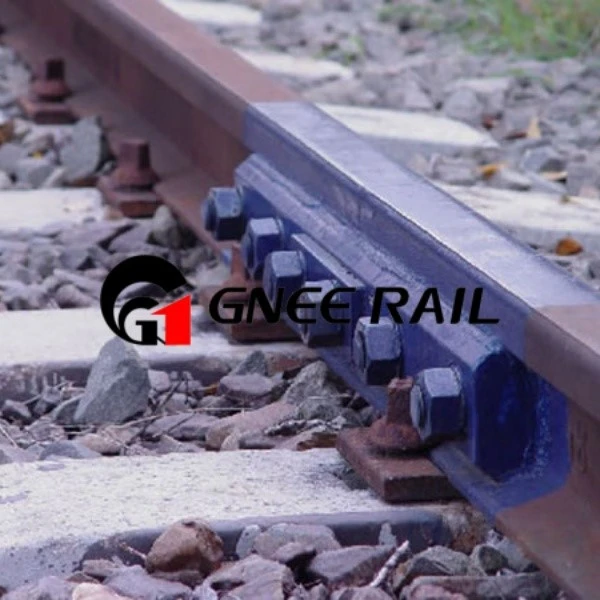

Optimoiduilla uriilla varustettujen kalalautasten asennukseen ja yhteishuoltoon on keskityttävä paikan päälläsovituksen ohjaus ja pulttien kiristysprosessistressin hajaantumisen vaikutuksen varmistamiseksi. Puhdista kalalevyn urakosketuspinta ja kiskon liitoksen kiskon pään pinta ennen asennusta, poista ruoste, öljytahrat ja purseet varmistaaksesi, että niiden välisessä kosketuksessa ei ole epäpuhtauksia ja sovitus on tiukka. Asennuksen aikana kalalevyn ura on sovitettava tarkasti kiskon päähän, ja poikkeama vasemman ja oikean kalalevyn keskilinjan ja kiskon keskilinjan välillä on pienempi tai yhtä suuri kuin 0,5 mm, jotta vältetään epäkeskisen kuormituksen aiheuttama jännityskeskittymä. Pulttien kiristys noudattaa symmetristä poikkijärjestystä, ja se kiristetään suunniteltuun vääntömomenttiin kolme kertaa. Kansallisen standardin 60kg/m kiskon kiristysmomentti on 400-450N·m, jota voidaan sopivasti nostaa 450-500N·m:iin raskaiden siimojen osalta, jotta kalalevy kiinnittyy tiiviisti kiskoon ja tasainen jännityksensiirto. Huollon aikana tarkastusjakso on 3 kuukautta, ja siinä keskitytään tarkastamaan, onko kalalevyn urassa halkeamia ja muodonmuutoksia sekä onko kiskon liitoksessa liiallista kulumista. Vaihda kalalautanen ajoissa, kun kalalautasen pintahalkeaman pituus ylittää 3 mm. Lisäksi kiristä pultit säännöllisesti, jotta vältytään löystyneiden pulttien aiheuttamasta huonosta sovituksesta kalalevyn ja kiskon välillä, mikä vaikuttaa jännityksen hajautusvaikutukseen.
