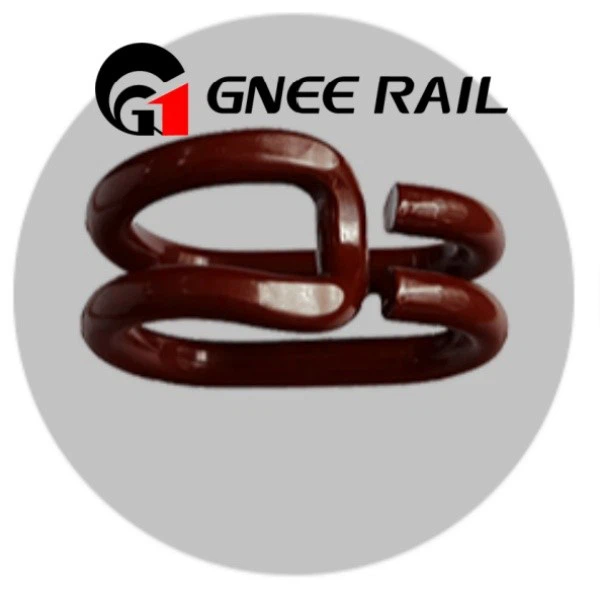

Kiskon pidike on osa rautateiden kiinnitysjärjestelmiä. Sitä käytetään rataradan kiinnittämiseen alla olevaan pohjalevyyn ja ratapölkkyihin. Kiskon pidikkeiden puristusvoima auttaa säilyttämään ulottuman ja estää kiskon liikkumisen pysty- ja vaakasuunnassa ratapölköön nähden. Eräs laajasti käytetty kiskopidiketyyppi on kuumapuristetusta jousiteräksestä valmistettu elastinen kiskon pidike. Sen elastisessa muodonmuutoksessa syntyvä energia voi lievittää tärinää ja iskuja junien liikkuessa.
Erilaisia elastisia kiskoklipsiä
| Sarja | Tyyppi | Kovuus | Materiaali | Väsymys elämä | Pinta |
|---|---|---|---|---|---|
| Joustava kiskon klipsi | E1,E2,E3 | {}HRC | 60Si2MnA: C:{{0}}.{1}}.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: pienempi tai yhtä suuri kuin 0,35, P: pienempi tai yhtä suuri kuin 0,03, S: pienempi tai yhtä suuri kuin 0,03 60Si2CrA: C:{{0}}.{1}}.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: pienempi tai yhtä suuri kuin 0,03, S: pienempi tai yhtä suuri kuin 0,03 55Si2Mn: C:{{0}}.{1}}.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: pienempi tai yhtä suuri kuin 0,35 P: pienempi tai yhtä suuri kuin 0,03, S: pienempi tai yhtä suuri kuin 0,03 38Si7: C:{{0}}.{1}}.42, Mn:0.50-0.80, Si:1.50-1 .80, P: pienempi tai yhtä suuri kuin 0,03, S: pienempi tai yhtä suuri kuin 0,03 |
Dia.18:lle on 3 miljoonaa jaksoa rikkoutumatta. Dia.20:lle on 5 miljoonaa jaksoa rikkoutumatta. |
Tavallinen (öljytty), Oksidimusta, värimaalaus tai asiakkaan pyynnöstä. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| SKL klipsi& Taottu kiskon pidike |
SKL1 | {}HRC | |||
| PR-kiskon klipsi | PR309 | {}HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Voimme valmistaa myös räätälöityjä kiskopidikkeita piirustusten tai näytteiden mukaan! | |||||
Elastisten kiskoklipsien valmistusprosessi
Raaka-aine
Leikkaus
Kuumentaminen taontalämpötilaan
Muodostaminen
Karkaisu – karkaisu
Tarkastus - Pakkaus.
Raaka-aine tarkoittaa pitkää jousiterästankoa. Ensimmäinen askel on leikata raaka-aineet haluttuun pituuteen. Laita sitten leikattu jousiteräs lämmitysuuniin. Uunin lämpötila on 950-1000 astetta. Kuumennuksen jälkeen klipsit muodostetaan kolmen taivutusvaiheen kautta kuumamuovauslaitteistolla. Muovauksen jälkeen joustavat kiskon pidikkeet kuljetetaan karkaisuöljysäiliöön. Karkaisun jälkeen joustavat kiskon pidikkeet karkaistaan 400-500 asteessa. Joustavat kiskon pidikkeet on lopuksi öljytty ja pakattu. Elastisten kiskon pidikkeiden kovuuden tulee olla välillä 40-48 HRC.
Teemme tiukkoja tarkastuksia raaka-aineiden hankinnan ensimmäisestä vaiheesta valmiiden tuotteiden viimeiseen vaiheeseen. Gnee Rail käyttää erittäin tarkkoja tarkastuskoneita varmistaakseen, että valmiit joustavat kiskon pidikkeet täyttävät vaatimukset.
