Nopea jännityskiinnitysraitekiinnike

Erotettavan radan rakenteen ja maanalaisten metallilaitosten syöpottamisen estämiseksi joitain kiinnitysjärjestelmän komponentteja on valmistettu eristävistä materiaaleista, kuten eristävistä mittarilohkoista ja eristävästä tyynyistä, sähkökäyttöisten kiskojen eristämiseksi, varmista, että sähköisen rautatievirtalähdejärjestelmän turvallinen ja vakaa toiminta, ja vältetään laitevauriot ja nykyisen vuotamisen aiheuttamat varusteet ja turvallisuusriskit}}}

"Nopea jännitysliittimen radan kiinnitysjärjestelmä" viittaa yleensä Pandrolin kehittämään rautatieasekoristejärjestelmään, joka kuuluu elastiseen jaettuun ei-olkapää- ja pulttilittomaan kiinnitysjärjestelmään .

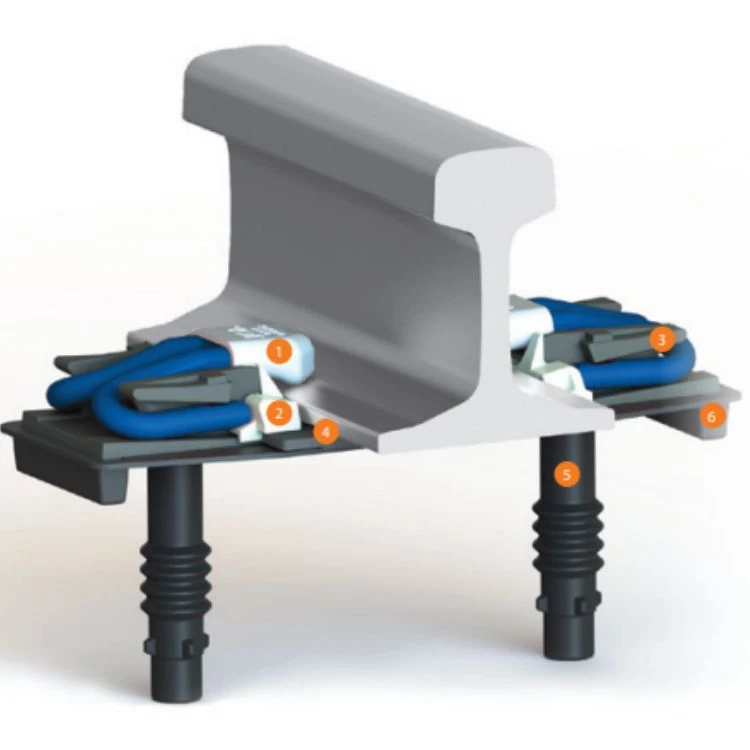

Nopea rautatien kiinnitysjärjestelmä koostuu pääasiassa seuraavista komponenteista, joista jokaisella on oma ainutlaatuinen toiminto:



Kevätliike:Se on yksi Fast Railway Faster -järjestelmän avainkomponenteista, ja se on yleensä valmistettu lujasta jouseräksestä .. Sen päätehtävänä on tarjota taipumuspaine ja solki kisko tiukasti nukkujalle oman elastisen muodonmuutoksen kautta, jotta kisko estäisi löysäämisen tai siirtymisen junan toiminnan aikana ja varmista, että luotettava yhteys kiskoon ja unen tangon välillä. Osa junan toiminnan tuottamasta värähtelystä ja iskuenergiasta on rooli puskurointiin ja tärinän vähentämiseen, vähentävät radan rakenteen vaurioita ja pidentävät erilaisten raidakomponenttien käyttöiän .

Varvaseriste:Eristyskomponentti, joka on asennettu pidikkeen puristuspäähän (varpaaseen), joka on yleensä valmistettu tekniikan muovista ., se voi estää leikkeen ja kiskon välisen virran johtavuuden välttäen metallikontaktin aiheuttamaa sähköistä korroosiota; Samanaikaisesti käärimällä leikkeen pää, se voi vähentää värähtelyn kulumista, pidentää leikkeen käyttöikää ja varmistaa kiinnityspaineen stabiilisuus .







Kiskotyyny:Kiskon ja nukkujan välissä sijaitseva se on valmistettu joustavista kumista tai komposiittimateriaaleista . sen päätehtävä on puskuroida junan pystysuuntainen värähtely ja vaikutus toiminnan aikana, vähentää kiskon suoraa painetta nukkumaan ja vähentää radan komponenttien väsymysvaurioita; Samanaikaisesti sillä on eristysominaisuudet, estää kiskon ja nukkujan välisen nykyisen johtavuuden ja täyttää sähköistetyn rautatien sähköturvallisuusvaatimukset .

Kiskopään:Yleensä viittaa nukkumaan upotettuun metallitukirakenteeseen (kuten upotettu rautaistuin), joka tarjoaa kiinnityspohjan kiinnitysjärjestelmälle ., se voi korjata mittarilohkon ja jousipalkin sijainnin, jakamaan kiskon lähettämän kuorman tasaisesti radan rakenteen stabiilisuuden parantamiseksi .}}}} -siirto.

Sivuerisaattori:Se on enimmäkseen muovista tai kumista valmistettu mittarilohko, joka on asennettu kiskon molemmin puolin ja nukkuja . sen päätehtävä on säätää mittaria (kalibroida ± mittarin poikkeama eri eritelmien ja mallien kautta) ja eristäen samalla sähköinen yhteys kiskojen ja unen välillä estämään kulkevan virran vaikutuksen vaikutusta; Lisäksi sivueriste voi myös seurata kiskon pohjan sivureunaa rajaavan radan sivuttaisliikkeen rajoittamiseksi ja mittarin tarkkuuden . ylläpitämisessä .

Nopea kiskon kiinnitysjärjestelmä toimii yhdessä "elastisen puristuksen + eristyksen eristyksen + kuormitusten dispersion" suunnittelulogiikan avulla:

Kiskotyyny ja varvaseriste työskentelevät yhdessä sähköeristyksen ja tärinän vähentämisen saavuttamiseksi;

Sivueriste ja kiskot työskentelevät yhdessä radan rakenteen stabiilisuuden säätämiseksi;

Joustava palkki (kiskon kiinnittäminen varpaeristeen läpi) tarjoaa jatkuvan mekaanisen kiinnitysvoiman varmistaaksesi kiinteän yhteyden kiskon ja nukkujan välillä .

Muovinen rakenne ja ankkurilisät on valettu esiosaan .

Valettu hartiat sijaitsevat muovi-alalevyllä .

Ankkuripultti vääntyy valettujen hartioiden kiinnittämiseksi .

Kiskotyyny ja posteristeet on asennettu kiskon istuimeen .

Pandrol FastClip -leikkeet on asennettu pysäköityyn asentoon . valmiita betonielementtejä toimitetaan yleensä rakennustyömaalle tässä kokoonpanossa .

Kun ratapölkyt on sijoitettu ja kisko on kierretty, leikkeet ajetaan pysäköidystä työasentoon .
