Esittely

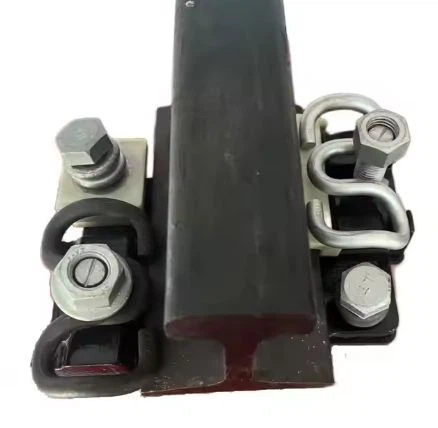

Djk 5-1 kiskon kiinnitysjärjestelmäon jousikkeen erotettu tyyppi, joka sopii tarkastuskuoppiin 50 kg/m kiskovarastoissa ja lyhyet nukkuja monoliittiset raidakerrokset.
DJK: n tekniset tiedot 5-1 rautatie kiinnitysjärjestelmä:
Kiinnityskokoonpano
- Vakiomuotoinen rautatieyhteys
- Hyödynnä tyypin A (yleiset osat) ja tyypin B (kiskovelit) elastiset leikkeet (Ø13 mm)
Mekaaniset ominaisuudet
| Parametri | Eritelmä | Vakioviite |
|---|---|---|
| Pystysuuntainen jäykkyys | 30–50 kN/mm | UIC 864-2 |
| Hyökkäysvastainen vastus (per sarjaa) | Suurempi tai yhtä suuri kuin 11 kN | Fi 13146-4 |
| Nylonhihan vetäytymiskestävyys | >60 kn | Gb/t 10478-2021 |
Sähkö- ja geometrinen säädettävyys
- Insulation resistance: >10⁸ Ω (per IEC 61373)
- Mittarin säätöalue: +8 mm / –12 mm
- Suurin sivuttainen säätö: 30 mm yhteensä
- 10 mm (pohjalevynsiirron kautta)
- 20 mm (alilevyn shimmin kautta)
Mittari
- Tavalliset keskikartaustyynyt
- Nivelkohtaiset tyynyt (rautatieliitoksien vahvistettu muotoilu)
Djk 5-1 kiskokiinnitysjärjestelmä koponentit
| Tyyppi | Tuote | Eritelmä | Vakio-/piirustus | Yksikkö | Q'ty |
| Djk 5-1 kiskon kiinnitysjärjestelmä | pähkinäpeite | Tietokoneet | 2 | ||
| litteä pesukone | Tietokoneet | 2 | |||
| kisko | A/B | Tietokoneet | 2 | ||
| solmiolevyt | Tietokoneet | 1 | |||
| välimittarityyny | 8# | Tietokoneet | 1 | ||
| välimittarityyny | 10# | Tietokoneet | 1 | ||
| T-pultti M22 | Tietokoneet | 2 | |||
| mutteri M22 | Tietokoneet | 2 | |||
| Ruuvin piikki T24 × 150 | Tietokoneet | 2 | |||
| kevään pesukone 24 | Tietokoneet | 2 | |||
| kumityyny | I-tyyppi | Tietokoneet | 1 | ||
| kumityyny | II-tyyppinen | Tietokoneet | 1 | ||
| nylonpota | Tietokoneet | 2 |
