Rail -solmiolevyä kutsutaan myös rautatiepohjalevyn tai pohjalevyksi, se on pääkomponentti nosturin kiskon tai radan tukijärjestelmän rautatierakenteelle. GNEE -kisko pystyy tuottamaan rautatieyhteyksiä joko valusta (hitsattu tai valmistettu tyyppi) tai taontamalla tai rullaamalla, sovellettavissa erilaisista kiskoosastoista, puun, teräs- tai betonin nukkumistavoista, riippuen kuormituksesta ja kisko -standardista, IEIC 60, UIC, UIC, RN 45
Kiskopaikan tekniset tiedot
| Liiat | Levitä Rail UIC54, UIC60, 50 kg kisko, 60 kg kisko, S49 ja koko tilauksen mukaan | |||
| Raaka -aine | QT500-7 (valu rauta) | QT450-10 (valu rauta) | Vähähiilinen teräs | Korkea hiiliteräs |
| Kemiallinen kompostointi (%) | C: 3,60-3,80, MN: vähemmän tai yhtä suuri kuin 0,6, | C: 3,40-3,90, MN: 0,2-0,5, | ||
| SI: 2,50-2,90, P: Pieni tai yhtä suuri kuin 0,08, S: Pienempi tai yhtä suuri kuin 0,025 | SI: 2,70-3,00, P: vähemmän tai yhtä suuri kuin 0,07, S: Pienempi tai yhtä suuri kuin 0,03 | |||
| Tuotantotekniikka | Taonta, valinta, liikkuminen | |||
| Pintakäsittely | Hiekkapuhallus | |||
| Vakioviite | Arema, GB, JIS E1110, UIC864-6, | |||

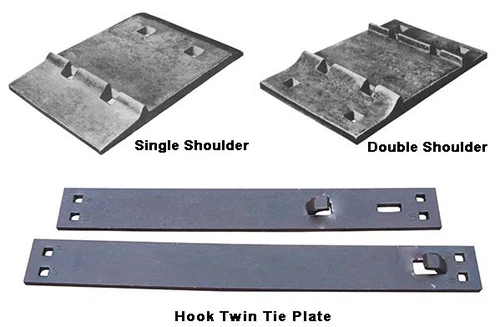

Tyypit kiskon solmiolevy
| Tuotteen nimi | Tyyppi | Käsitellä | Materiaali |
| Solmiolevy | Yksittäinen olkapää | Valssattu, taonta, valinta | QT450-10,20#, 35#, jne |
| Kaksinkertainen olkapää | |||
| Koukku kaksoislevit | |||
| Suorat kiinnityslevyt | |||
| Piirustusten tai näytteiden mukaan on saatavana myös muun tyyppisiä pohjalevyä! | |||
Arema -vakiona
| Malli | Soveltaminen | Materiaali | Yksikköpaino |
| 115RE -solmiolevy | Arema 115Re Rail | Q235 tai | 10,6 kg/PC |
| QT400-15 | |||
| 132/136RE | Arema 132Re Rail | Q235 tai | 11-12 kg/p |
| Solmiolevy | Arema 136Re Rail | QT400-15 | |
| 115d -solmiolevy | Arema 115d Rail | Q235 tai | 28,8 kg/PC |
| QT400-15 | |||
| 100-8B-solmiolevy | Arema 100-8b Rail | Q235 tai | 26 kg/PC |
| QT400-15 | |||
| S49 -solmiolevy | S49 -kisko | QT450-10 | 7,57 kg/PC |
| QT400-15 | |||
| Q235 |

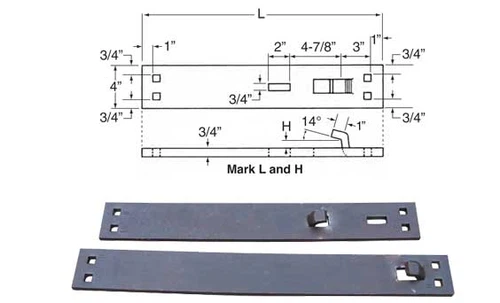

Koukku kaksoislevit
Käytettävissä olevat lajikkeet 1 '' paksu koukku kaksoislevy: L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41.
| Arema 1''Thick https | |
| Malli | Yksikköpaino (kg) |
| L29 | 13.93 |
| L33 | 15.97 |
| L37 | 18.01 |
| LR28 | 13.42 |
| LR32 | 15.46 |
| LR36 | 17.5 |
| H29 | 14.12 |
| H33 | 16.16 |
| H37 | 18.2 |
| H41 | 20.24 |
Käytettävissä olevat lajikkeet 3/4 'paksulle koukun kaksoislevylle: L23, L27, L31, LR23, LR27, LR31, H23, H27, H31.
| Arema 3/4 '' paksut https | |
| Malli | Yksikköpaino (kg) |
| L23 | 8.53 |
| L27 | 10.07 |
| L31 | 11.61 |
| LR23 | 8.53 |
| LR27 | 10.07 |
| LR31 | 11.61 |
| H23 | 8.66 |
| H27 | 10.21 |
| H31 | 11.75 |
| H35 | 13.29 |
