Kuinka valita oikein sopivat E--tyypin rautateiden elastiset pidikkeet?

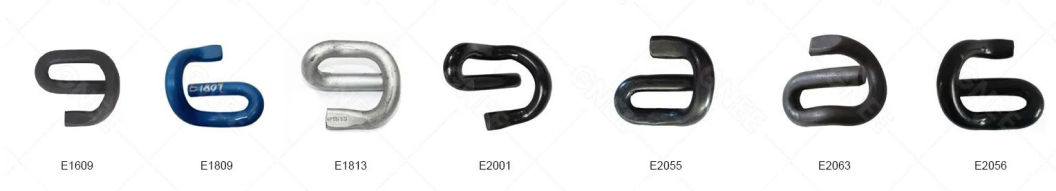

E kiskon klipsitarjoavat positiivisen ja kestävän kiskojen linjauksen ankarimmissa työolosuhteissa, mikä pidentää rautatien käyttöikää. Yleensä e-kiskon pidikkeitä on saatavana halkaisijaltaan 18 mm - 23 mm. Rail –e-pidike on yleensä valmistettu jousiteräksestä. Tärkeänä elastisena kiskonpidikkeenä E-kiskopidikkeellä on useita kokoja, kuten E1, E2, E3, E1609, E1809, E1817, E2001, E2006, E2009, E2055, E2056 jne.
| Malli | Halkaisija | Materiaali | Paineen alla | HRC | Paino |
| E1609 | Ø 16 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,43kg/kpl |
| E1809 | Ø 20 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,61kg/kpl |
| E1813 | Ø 18mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,62kg/kpl |
| E2001 | Ø 20 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,80kg/kpl |
| E2009 | Ø 20 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,80kg/kpl |
| E2039 | Ø 20 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,80kg/kpl |
| E2007 | Ø 20 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,80kg/kpl |
| E2055 | Ø 20 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,80kg/kpl |
| E2056 | Ø 20 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,80kg/kpl |
| E2063 | Ø 20 mm | 60Si2MnA | Suurempi tai yhtä suuri kuin 950 kg | 44-48 | 0,80kg/kpl |
Päätekijät valinnassa:
Radan suunnittelu ja kuormat:
- Kiskon profiili: Kiinnikkeen tulee sopia kiskon jalkakokoon (esim. 50 kg, 60 kg).
- Pölkkytyyppi: E-klipsit ovat usein betonipölkkyjä varten, mutta ne varmistavat yhteensopivuuden sidelevyjen/kiinnitysjärjestelmien kanssa.
- Akselikuormat ja nopeus: Suuremmat nopeudet ja raskaammat kuormat tarvitsevat klipsiä, joilla on suurempi varvaskuorma (puristusvoima) ja suurempi väsymiskestävyys.
Suorituskykyvaatimukset:
- Varvaskuorma: kriittinen puristusvoima; mitattuna kN. Sen tulee olla riittävä ja vakaa huollon aikana.
- Elastisuuden/värähtelyn vaimennus: Tasapainottaa radan jäykkyyttä iskunvaimennuksen kanssa mukavuuden ja melun vähentämiseksi.
- Väsymisikä: Sen on kestettävä miljoonia kuormitusjaksoja ilman vikaa.
- Eristys: Valitse sähköistetyille linjoille sopivalla eristeellä varustetut pidikkeet (usein eristeillä/mittalohkoilla).
Klipsien tiedot:
- Materiaali: Korkealaatuinen{0}}jousiteräs (esim. 60Si2MnA, 55SiCr7) varmistaa kestävyyden.
- Mitat: Tietty sauvan halkaisija (esim. 18-23 mm alue), pituus ja jousiominaisuudet määrittävät pidikkeen voiman.
- Standardointi: Etsi klippejä, jotka ovat standardien, kuten UIC 864-5, tai asiaankuuluvien kansallisten laadunvarmistusstandardien mukaisia.
| Materiaali | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Kemiallinen koostumus (%) | C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr: pienempi tai yhtä suuri kuin 0,35, P: pienempi tai yhtä suuri kuin 0,03, S: pienempi tai yhtä suuri kuin 0,03 | C: 0,56-0,64, Mn: 0,40-0,70, Si: 1,40-1,80, Cr: 0,70-1,00 P: pienempi tai yhtä suuri kuin 0,03, S: pienempi tai yhtä suuri kuin 0,03 | C: 0,52-0,60, Mn: 0,60-0,90, Si: 1,50-2,00, Cr: pienempi tai yhtä suuri kuin 0,35 P: pienempi tai yhtä suuri kuin 0,03, S: pienempi tai yhtä suuri kuin 0,03 | C: 0,35-0,42, Mn: 0,50-0,80, Si: 1,50-1,80, P: pienempi tai yhtä suuri kuin 0,03, S: pienempi tai yhtä suuri kuin 0,03 |
OEM- ja OBM-valmistajanaGNEE RAILpystyy paitsi tuottamaan laajan valikoiman kansainvälisesti yleisiä kiskopidiketyyppejä, kuten W Tension Clamp, e-Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade jne., vaan myös räätälöi tuotteita asiakkaidemme erityistarpeisiin.
